IL230x-B905|EtherNet/IP現場總線端子盒
EtherNet/IP是由ODVA（Open DeviceNet Vendor Association，開放式設備網絡供貨商協會）訂立的工業以太網標準。EtherNet/IP基于以太網TCP/IP和UDP/IP標準；IP表示工業協議。原則上，ControlNet和DeviceNet使用的CIP（Common Industrial Protocol，通用工業協議）已被引入到Ethernet TCP/IP和UDP/IP中。

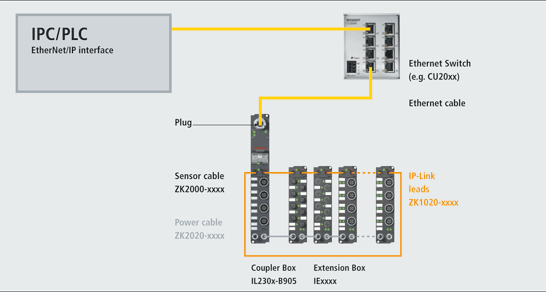

IL230x-B905現場總線耦合器端子盒用于連接EtherNet/IP和模塊化擴展端子盒。一個端子站由一個耦合器端子盒和最多120個不同的擴展端子盒組成。耦合器端子盒可自動檢測所連接的擴展模塊，并分配輸入/輸出到過程映像中。
IL230x-B905 EtherNet/IP耦合器端子盒有一個d-coded M12接口。IP地址通過旋轉編碼開關（從任意選擇的起始地址選擇偏移量）來設定。在有DHCP（用于分配邏輯IP地址到物理節點地址[MAC-ID]的服務協議）的網絡中，現場總線端子盒從DHCP服務器獲得IP地址。
配置
IP地址和其它以太網參數通過2個旋轉選擇開關設定。特殊I/O參數（例如所使用的熱電偶類型）可通過KS2000設定。
診斷
Beckhoff設備有很多診斷功能，通過它們可以進行快速診斷定位。診斷信息通過以太網傳輸并由主站進行采集。模塊上的LED用來指示網絡的連接狀態、設備狀態、輸入/輸出狀態以及電源狀態。
耦合器端子盒
EtherNet/IP耦合器端子盒通過抗干擾的IP-Link光纖采集來自擴展端子盒的I/O信號。該端子盒可以檢測所連接的模塊，并自動分配輸入和輸出數據到過程映像中。耦合器端子盒有4個數字量輸入和4個數字量輸出；所有其它信號類型均以擴展端子盒的形式提供。
| 系統參數 | EtherNet/IP | IL230x-B905 |
|---|---|
| I/O 站數量 | 僅受限于 IP 地址范圍 |
| I/O 點數 | 取決于控制器 |
| 數據傳輸介質 | 2 x 2，雙絞線; CAT 5 (100 Mbaud) |
| 站點之間的距離 | 100 m (集線器 / 交換機和 IL230x-B905 之間) |
| 數據傳輸速率 | 10/100 Mbaud, 自動波特率 |
| 拓撲結構 | 星形，通過以太網集線器或以太網交換機 |
| 技術參數 | IL230x-B905 |
|---|---|
| 擴展模塊 | 最多 120 個，帶最大 512 byte 輸入和 512 byte 輸出數據 |
| 數字量 I/O 信號 | 最多 512 點輸入和 512 點輸出 |
| 模擬量 I/O 信號 | max. 127 點輸入 and 127 點輸出 |
| 協議 | EtherNet/IP |
| 組態方式 | 通過 KS2000 |
| 數據傳輸速率 | 10/100 Mbaud, 自動識別傳輸速率 |
| 總線接口 | 1 x M12 插座, 4 針 (d-coded) |
| 電源 | 控制電壓: 24 V DC (-15 %/+20 %); 負載電壓: 根據 I/O 類型 |
| 電源連接 | 供電： 1 x M8 公插座, 4 針; 下游連接: 1 x M8 母插座, 4 針 |
| 端子盒供電電流 | typ. 150 mA + 傳感器電流消耗, max. 0.5 A |
| 輔助供電電流 | 根據 I/O 類型 |
| 電氣隔離 | 控制電壓/現場總線:無, 控制電壓/輸入或輸出: 根據 I/O 類型 |
| 重量 | 約 250 g |
| 工作 / 儲藏溫度 | 0…+55 °C/-25…+85 °C |
| 抗振 / 抗沖擊性能 | 符合 EN 60068-2-6/EN 60068-2-27/29 |
| 抗電磁干擾 / 抗電磁輻射性能 | 符合 EN 61000-6-2/EN 61000-6-4 |
| 防護等級 / 安裝位置 | IP 65/66/67 (符合 EN 60529)/可變 |
| 附件 | |
|---|---|
| KS2000 | 用于擴展參數化的組態軟件 |
| 電纜組件 | 電纜組件和連接器 |

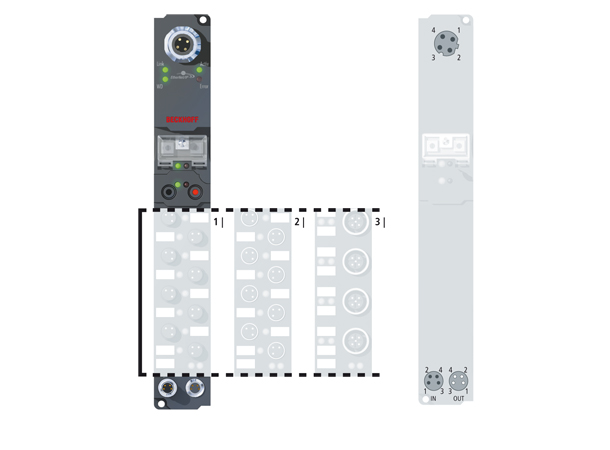

EtherNet/IP耦合器端子盒有4點數字量輸入和4點數字量輸出，可選擇帶直徑為8 mm的彈簧扣式、M8螺旋式或M12螺旋式連接器。通過IP-Link簡便的通訊方式最多可以連接120個擴展端子盒。
| IL230x-B905 | EtherNet/IP 耦合器端子盒 | 插頭 |
|---|---|---|
| 數字量混合型 | ||
| IL2300-B905 | 耦合器端子盒, 4 點數字量輸入 24 V, 3 ms 濾波, 4 點數字量輸出 24 V, 0.5 A | 8 mm |
| IL2301-B905 | 耦合器端子盒, 4 點數字量輸入 24 V, 3 ms 濾波, 4 點數字量輸出 24 V, 0.5 A | M8 |
| IL2302-B905 | 耦合器端子盒, 4 點數字量輸入 24 V, 3 ms 濾波, 4 點數字量輸出 24 V, 0.5 A | |
